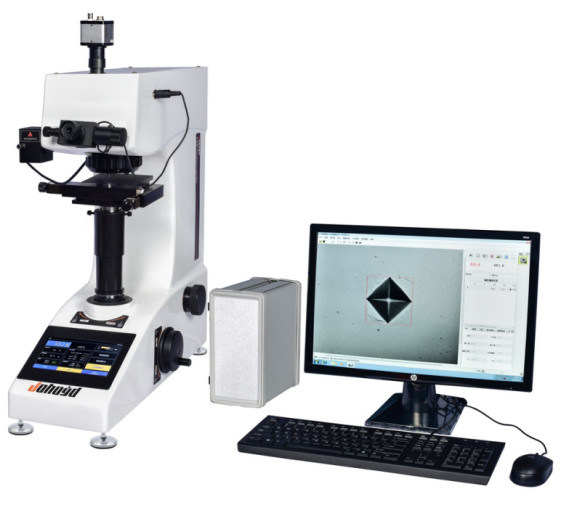

सेमी-ऑटो विकर्स कठोरता परीक्षक BHVST-10ZXY
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| विकर्स कठोरता पैमाने: | एचवी0.1、HV0.2、HV0.3,HV0.5,HV1,HV3,HV5,HV10 | परीक्षण बल चयन: | बाहरी बल चयन घुंडी, परीक्षण बल स्वचालित रूप से 7-इंच एलसीडी टच स्क्रीन पर प्रदर्शित होता है |
|---|---|---|---|
| ऑप्टिकल चैनल ऐपिस: | दोहरी ऑप्टिकल चैनल (ऐपिस और सीसीडी कैमरा चैनल) | ऑप्टिकल सिस्टम (दोहरी ऑप्टिकल चैनल, स्विच करने की कोई आवश्यकता नहीं): | , Automatic digital encoder; , स्वचालित डिजिटल एनकोडर; 2. Total magnification (μm): |
सेमी-ऑटो विकर्स कठोरता परीक्षक बीएचवीएसटी-30ZXY
प्रिय ग्राहक, एक स्वचालित कठोरता माप प्रणाली चुनने के लिए धन्यवाद।पेशेवर आर एंड डी कर्मियों पर भरोसा करते हुए, उच्च अंत मैनुअल, एक्सवाई-अर्ध-स्वचालित, जेड-स्वचालित, एक्सवाईजेड-स्वचालित कठोरता माप प्रणाली समाधान विकसित और प्रदान करते हैं।उत्पाद को बेहतर बनाने और आपको बेहतर सेवा प्रदान करने के लिए, हम आपसे उत्पाद के बारे में कोई सुझाव देने के लिए कहते हैं।
अर्ध-स्वचालित विकर्स कठोरता परीक्षक का उपयोग मुख्य रूप से छोटे, पतले नमूनों और भंगुर हार्डवेयर को मापने के लिए किया जाता है।यह विभिन्न धातुओं (लौह धातु, अलौह धातु, कास्टिंग, मिश्र धातु सामग्री, आदि) में विभिन्न सामानों का चयन करके या विभिन्न संरचनाओं को अपग्रेड करके व्यापक रूप से उपयोग किया जा सकता है।), धातु संरचना, धातु की सतह प्रसंस्करण परत, विद्युत परत, कठोर परत (ऑक्सीकरण, विभिन्न घुसपैठ परतें, कोटिंग परत), गर्मी उपचार नमूने, कार्बोनेटेड नमूने, बुझती नमूने, चरण समावेशन के छोटे हिस्से, कांच, एगेट, भंगुर का परीक्षण और कठोर गैर-धातु सामग्री जैसे कृत्रिम रत्न और चीनी मिट्टी की चीज़ें।यह वर्कपीस की कठोरता ढाल वितरण वक्र के बड़े पैमाने पर माप और निर्दिष्ट भाग की कठोरता परीक्षण के लिए विशेष रूप से उपयुक्त है।
बिल्ट-इन स्टेपिंग मोटर द्वारा नियंत्रित स्वचालित अनुवाद चरण को माउस पर क्लिक करके नियंत्रित किया जा सकता है।इसमें विभिन्न प्रकार के नियंत्रण मोड, उच्च स्थिति सटीकता, अच्छी दोहराव, तेज गति और उच्च कार्य कुशलता है;
कठोरता परीक्षक तकनीकी पैरामीटर:
| मापदण्ड नाम | पैरामीटर डेटा |
| कठोरता पैमाने |
(HV0.1,HV0.2,HV0.3,HV0.5,HV1,HV3,HV5,HV10) |
| प्रदर्शन | 7 इंच एलसीडी टच स्क्रीन |
| टेस्ट फोर्स रेंज (किलो) |
(0.1, 0.2,0.3,0.5,1,3,5,10) |
| भार नियंत्रण | स्वचालित (लोड/होल्ड/अनलोड) |
| परीक्षण बल अवधारण समय (ओं) | 5～60 |
| परीक्षण बल चयन | बाहरी बल चयन घुंडी, परीक्षण बल स्वचालित रूप से 7-इंच एलसीडी टच स्क्रीन पर प्रदर्शित होता है |
| उद्देश्य लेंस आवर्धन | 10×,20× |
| ऑप्टिकल चैनल | दोहरी ऑप्टिकल चैनल (ऐपिस और सीसीडी कैमरा चैनल) |
| ऑप्टिकल सिस्टम (दोहरी ऑप्टिकल चैनल, स्विच करने की कोई आवश्यकता नहीं) |
, स्वचालित डिजिटल एनकोडर; 2. कुल आवर्धन (माइक्रोन): 100× (अवलोकन), 200× (माप); 3. मापने की सीमा (माइक्रोन): 400;4. संकल्प (माइक्रोन): 0.125.0625 |
| कठोरता माप सीमा | (5-3000) एचवी |
| डेटा आउटपुट (वैकल्पिक) | अंतर्निहित प्रिंटर, परीक्षण डेटा को भंडारण और विश्लेषण के लिए यूएसबी के माध्यम से यू डिस्क पर भी आउटपुट किया जा सकता है |
| नमूना की अधिकतम ऊंचाई (मिमी) | 165 |
| परीक्षण टुकड़े की अधिकतम चौड़ाई (मिमी) | 130 (माध्यम की मध्य रेखा से मशीन की दीवार तक की दूरी) |
| बिजली की आपूर्ति की वोल्टेज | AC220V / 50HZ |
सॉफ्टवेयर पैरामीटर:
1 परिचय
अर्ध-स्वचालित विकर्स कठोरता परीक्षक ऑप्टिकल इमेजिंग, मैकेनिकल विस्थापन, इलेक्ट्रॉनिक नियंत्रण, डिजिटल इमेजिंग, छवि विश्लेषण और कंप्यूटर प्रसंस्करण जैसी नवीनतम पेशेवर तकनीकों को एकीकृत करता है।विकर्स कठोरता परीक्षक और स्वचालित चरण का नियंत्रण मेजबान कंप्यूटर के माध्यम से महसूस किया जाता है, और कंप्यूटर स्क्रीन पर कठोरता इंडेंटेशन को डिजिटल रूप से छवि देता है, और फिर धातु और कुछ गैर-धातु सामग्री, विभिन्न कोटिंग्स और कोटिंग्स की सूक्ष्मता को सटीक रूप से मापता है। कठोर परत की गहराई, कोटिंग की मोटाई, और स्वचालित रीडिंग और मैनुअल रीडिंग के माध्यम से कोटिंग की मोटाई।बिंदु रिक्ति, आदि। यह धातु की सतह की स्थलाकृति को भी चित्रित कर सकता है और निश्चित-आवर्धन मुद्रण कर सकता है।यह प्रणाली पारंपरिक कठोरता परीक्षण पद्धति से टूटती है और पूरी तरह से स्वचालित, उच्च-सटीक और अत्यधिक दोहराने योग्य कठोरता परीक्षण का एहसास करती है।यह सामग्री विश्लेषण के लिए एक महत्वपूर्ण उपकरण है।
2. संरचना:
कंप्यूटर होस्ट कठोरता परीक्षक की कार्रवाई को नियंत्रित करता है और RS232 सीरियल पोर्ट के माध्यम से कठोरता परीक्षक की संबंधित जानकारी प्राप्त करता है;कंप्यूटर होस्ट RS232 सीरियल पोर्ट के माध्यम से प्लेटफ़ॉर्म नियंत्रण बॉक्स को नियंत्रित करता है, और स्वचालित चरण की गति को नियंत्रित करता है और प्लेटफ़ॉर्म नियंत्रण बॉक्स के माध्यम से संबंधित जानकारी प्राप्त करता है;विकर्स कठोरता मीटर द्वारा दबाए गए इंडेंटेशन के ऑप्टिकल सिग्नल को डिजिटल कैमरे के माध्यम से कंप्यूटर मॉनीटर पर चित्रित किया जाता है, और फिर विकर्स कठोरता मान को स्वचालित और मैन्युअल रीडिंग के माध्यम से मापा जाता है।
3. मुख्य कार्य
| सामग्री | परिचय कराना | |
| दबाव नियंत्रण | जब कठोरता परीक्षक के परीक्षण बल को परिवर्तित किया जाता है, तो सिस्टम परीक्षण बल के परिवर्तन को महसूस करता है और इसे वास्तविक समय में सिस्टम में प्रदर्शित करता है। | |
| बुर्ज नियंत्रण | सॉफ्टवेयर कठोरता परीक्षक के मैनुअल नियंत्रण के बिना उद्देश्य लेंस और इंडेंटर के बीच स्विच करने के लिए कठोरता परीक्षक को नियंत्रित करता है। | |
| भार नियंत्रण | सॉफ्टवेयर कठोरता परीक्षक के मैनुअल नियंत्रण के बिना लोड करने के लिए कठोरता परीक्षक को नियंत्रित करता है। | |
| मापन नियंत्रण | सॉफ्टवेयर कठोरता परीक्षक बुर्ज को नियंत्रित करता है, लोड करता है और सीधे विकर्स कठोरता मूल्य को पढ़ता है | |
| प्रकाश स्रोत चमक नियंत्रण | प्रकाश स्रोत की चमक सेट करें | |
| चित्र अधिग्रहण | कठोरता छवियों का वास्तविक समय प्रदर्शन, छवियों को निश्चित समय पर संग्रहीत, मुद्रित और मुद्रित किया जा सकता है। | |
| मैनुअल / स्वचालित माप | मैनुअल: विकर्ण माप, दो-बिंदु कार्ड लाइन माप, चार-बिंदु माप, स्वचालित: स्वचालित रूप से इंडेंटेशन के चार कोने, तेज गति, सटीक डेटा ढूंढें।लगातार हिट और मापें, तुरंत हिट करें और मापें, और निर्दिष्ट निर्देशांक द्वारा दबाएं। | |
| कठोरता रूपांतरण | चीनी मानकों के अनुसार, ब्रिनेल-रॉकवेल-विकर्स-नूप कठोरता मूल्यों का स्वत: रूपांतरण, वास्तविक समय प्रदर्शन, और विभिन्न अंतरराष्ट्रीय मानकों में रूपांतरण | |
| ग्राफिक रिपोर्ट |
माप डेटा को स्वचालित रूप से रिकॉर्ड करें, स्वचालित रूप से कठोरता-गहराई वक्र उत्पन्न करें, कठोरता-गहराई वक्र और सभी इंडेंटेशन माप मानों को सहेजें या प्रिंट करें;इंडेंटेशन इमेज और वर्तमान इंडेंटेशन हार्डनेस वैल्यू को सेव या प्रिंट करें; निरीक्षण रिपोर्ट को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है;डेटा प्रोसेसिंग सॉफ्टवेयर के माध्यम से, नमूना के निरंतर माप के बाद गठित कठोर परत गहराई मूल्य तालिका के रूप में प्रदर्शित किया जा सकता है;विभिन्न माप डेटा, डी 1, डी 2, कठोरता मूल्य तालिका, कठोर परत गहराई, अधिकतम मूल्य, औसत मूल्य, न्यूनतम मूल्य, प्रदर्शन और प्रत्येक इंडेंटेशन चित्र आउटपुट।हार्डनेस वैल्यू, हार्डनेस टेबल, हार्ड लेयर डेप्थ मैप और पिक्चर इंसर्शन जैसे डेटा को लचीले ढंग से संपादित किया जा सकता है और वर्ड या एक्सेल में प्रिंट किया जा सकता है ताकि गणितीय सांख्यिकी और हार्डेड लेयर डेप्थ कर्व वाली टेस्ट रिपोर्ट का प्रिंट आउट लिया जा सके और वर्ड फॉर्मेट या एक्सेल में सेव किया जा सके। देखे गए नमूने भी मुद्रित किए जा सकते हैं स्थलाकृति मानचित्र सहेजा जाता है और इंडेंटेशन और पृष्ठभूमि की सूक्ष्म संरचना को सीधे दर्शाता है, |
|
| नूप माप | स्वचालित नूप कठोरता माप के लिए बदली जाने योग्य नूप इंडेंटर | |
| स्वचालित रूप से माल ले जाने की मेज |
माउस के साथ इंटरफेस में किसी भी बिंदु पर क्लिक करके बिंदु को स्वचालित रूप से चुना जा सकता है, और सीधी रेखा की प्रारंभिक स्थिति सेट की जा सकती है और यादृच्छिक चलती स्थिति सेट की जा सकती है।स्वचालित XY चरण चरण को माउस द्वारा 8 दिशाओं में मनमाने ढंग से स्थानांतरित करने के लिए नियंत्रित किया जा सकता है, और गति को समायोजित किया जा सकता है।इसे स्वचालित रूप से रीसेट किया जा सकता है, और निर्देशांक को इच्छानुसार साफ़ किया जा सकता है; सॉफ्टवेयर सिस्टम को स्वचालित चरण की गति को नियंत्रित करने के लिए प्रोग्राम किया जा सकता है, और सिस्टम 14 मोड प्रदान करता है: 1) लाइन के साथ;2) रेखा के साथ एक कोण के साथ;3) फ्री क्लिक; 4) क्षैतिज रेखा के साथ;5) ऊर्ध्वाधर रेखा के साथ;6) वक्र के साथ कई रेखाएँ; 7) वक्र के साथ मैट्रिक्स;8) चाप;9) टूथ सेंटर; 10) टूथ टॉप समानांतर हैं;11) कोण के साथ किनारे के साथ स्वचालित रूप से;12) किनारे मैट्रिक्स के साथ स्वचालित रूप से; 13) सर्कल का केंद्र;14) वक्र के साथ कई टूथ टॉप के समानांतर। |
|
| मोटर | मोटर कदम | |
| अधिकतम चलती दूरी | 50 मिमी | |
| न्यूनतम चलती दूरी | 1 मिमी | |
| चलती गति | एडजस्टेबल | |
| विस्थापन दोहराव | 1um | |
| नमूना तालिका आकार | 100mmX100mm | |
| छवि अधिग्रहण/मान्यता | उच्च-गुणवत्ता, उच्च-रिज़ॉल्यूशन 1.3 मिलियन पिक्सेल कैमरा, उच्च-गति अधिग्रहण को अपनाएं: 1280X1024 रिज़ॉल्यूशन: 25 फ़्रेम/सेकंड, बड़े आकार की मूल छवि प्राप्ति;भंडारण प्रारूप, छवि भंडारण प्रारूप बीएमपी, जेपीजी और अन्य सामान्य फ़ाइल स्वरूपों के लिए अपनाया गया छवि और माप परिणाम)। | |
| स्वचालित समय माप | लगभग 0.3S/1 इंडेंटेशन | |
| मापन दोहराव | ± 1.0% (700HV / 500gf, जब इंडेंटेशन स्पष्ट हो) | |
| माप की सबसे छोटी इकाई | 0.01 एम एम | |
मानक विन्यास:
| विकर्स कठोरता परीक्षक |
टेस्ट फोर्स चार में से एक चुनें 1, (0.3, 0.5, 1, 2, 3, 5) 2, (0.3, 0.5, 1, 3, 5, 10.) 3. (1, 3, 5, 10, 20, 30) 4, (1, 5, 10, 20,, 30, 50); परीक्षण बल में परिवर्तित किया जा सकता है: (केजीएफ, एन); वरिष्ठ ऑप्टिकल इंजीनियरों द्वारा डिजाइन किए गए ऑप्टिकल सिस्टम में न केवल स्पष्ट छवियां होती हैं, बल्कि इसे एक साधारण माइक्रोस्कोप के रूप में भी इस्तेमाल किया जा सकता है, जिसमें समायोज्य चमक, आरामदायक दृष्टि और लंबे समय तक संचालन थकान के लिए आसान नहीं है; 7 इंच की एलसीडी टच स्क्रीन सीधे कठोरता मूल्य, रूपांतरण कठोरता, परीक्षण विधि, परीक्षण बल, होल्डिंग समय, माप की संख्या और परीक्षण प्रक्रिया सहज और स्पष्ट प्रदर्शित कर सकती है; सिस्टम एक अंशांकन फ़ंक्शन के साथ आता है, जो इनपुट त्रुटि अंशांकन उपकरण को मैन्युअल रूप से समायोजित कर सकता है; ऊपरी और निचली सीमा माप सीमा को मुख्य माप इंटरफ़ेस पर सेट और प्रदर्शित किया जा सकता है; लोड हो रहा है विधि: पूरी तरह से स्वचालित; लेंस और इंडेंटर रूपांतरण: पूरी तरह से स्वचालित; उद्देश्य लेंस और इंडेंटर के केंद्र की संयोग सटीकता 1um से कम है; कास्ट एल्यूमीनियम खोल एक समय में बनता है, संरचना स्थिर होती है और विकृत नहीं होती है, शुद्ध सफेद कार पेंट उच्च ग्रेड का होता है, और खरोंच प्रतिरोध मजबूत होता है; परिणाम एक साथ रॉकवेल, विकर्स और ब्रिनेल में परिवर्तित हो जाता है; |
|||||
| मानक विन्यास: | माइक्रो विकर्स इंडेंटर | 1 | 10X ऑब्जेक्टिव लेंस | 1 | 20X ऑब्जेक्टिव लेंस | 1 |
| वज़न | 1 सेट | विकर्स कठोरता ब्लॉक | 2 | 10×माइक्रोमीटर ऐपिस | 1 | |
| इलेक्ट्रिक प्लेटफॉर्म कंट्रोलर | 1 | इलेक्ट्रिक क्रॉस टेबल | 1 | भावना स्तर | 1 | |
| स्तर समायोजन पेंच | 4 | पेंचकस | 2 | बाहरी शक्ति कॉर्ड | 1 | |
| आवरण | 1 | स्थापना और संचालन मैनुअल | 1 | ऑप्टिकल एडाप्टर | 1 | |
| यू एस बी डोंगल | 1 | कैमरा | 1 | सॉफ्टवेयर सीडी | 1 | |
| समर्पित केबल को नियंत्रित करें | 1 | RS232 संचार लाइन | 1 | |||
| सॉफ्टवेयर विन्यास: | ||||||
| XY नमूना आंदोलन नियंत्रण | XY इलेक्ट्रिक मूविंग सैंपल स्टेज प्रदान करें: इसे सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है या मैन्युअल रूप से समायोजित किया जा सकता है;XY एक ही समय में गति कर सकता है;सटीक होने के लिए XY को कीबोर्ड दिशा कुंजियों के साथ ठीक किया जा सकता है; | |||||
| एक्सवाई रिमोट सेंसिंग | XY इलेक्ट्रिक मूविंग सैंपल स्टेज को नियंत्रित करें | |||||
| लोड मोड और पथ सेटिंग्स | विभिन्न प्रकार के लोडिंग मोड प्रदान करें, जिसमें लाइन के साथ, किनारे के कोण के साथ, वक्र किनारे के कोण के साथ, आदि शामिल हैं;लोडिंग पॉइंट निर्देशांक मनमाने ढंग से सेट किए जा सकते हैं | |||||
| स्वचालित बढ़त स्कैनिंग | नमूने के किनारे के साथ स्वचालित रूप से स्कैन करें और स्वचालित रूप से विभक्ति बिंदु का पता लगाएं, जैसे कि दांत की नोक की जड़, आदि। | |||||
| स्वचालित लोड हो रहा है, ध्यान केंद्रित करना, मापना | सेट लोडिंग मोड के अनुसार, सिस्टम ऑटो फोकस, ऑटो लोड, ऑटो माप, और स्वचालित रूप से सख्त वक्र खींचेगा;एक कुंजी के साथ पूरा करें | |||||
| कठोरता मूल्य रूपांतरण, सुधार, प्रभावी सत्यापन | सिस्टम एक साथ मापा माइक्रो विकर्स कठोरता मान को अन्य कठोरता पैमानों जैसे एचबी, एचआर, आदि में परिवर्तित कर सकता है;यह गोलाकार बेलनाकार नमूने के मापा मूल्य को सही कर सकता है;यह नमूने के मापा मूल्य को प्रभावी ढंग से सत्यापित कर सकता है | |||||
| आंकड़े | मापा कठोरता के औसत मूल्य, विचरण, सीपी, सीपीके और अन्य सांख्यिकीय मूल्यों की स्वचालित रूप से गणना करें | |||||
| आधार सामग्री भंडारण | माप डेटा और छवियों को बाद में याद करने के लिए फ़ाइल में सहेजा जा सकता है | |||||
| जाँच रिपोर्ट | स्वचालित रूप से WORD या EXCEL दस्तावेज़ रिपोर्ट उत्पन्न करें;उपयोगकर्ता रिपोर्ट प्रारूप को अनुकूलित कर सकते हैं;मानक प्रारूप में हर एक कठोरता माप मूल्य, सांख्यिकीय मूल्य, इंडेंटेशन छवि और सख्त वक्र आदि शामिल हैं। | |||||
| नूप कठोरता | कठोरता माप को नूप करने के लिए सेट किया जा सकता है | |||||
| अस्थिभंग बेरहमी | इंडेंटेशन फ्रैक्चर बेरहमी को मापने के लिए सेट किया जा सकता है | |||||
| अन्य कार्य | छवि पर कब्जा, अंशांकन, छवि प्रसंस्करण, ज्यामितीय माप, दस्तावेज़ लेबलिंग, एल्बम प्रबंधन, और निश्चित-आवर्धन मुद्रण, आदि सहित सूक्ष्म छवि प्रसंस्करण और माप प्रणाली के सभी कार्य शामिल हैं। | |||||
| संगणक | लेनोवो बिजनेस कंप्यूटर | |||||
