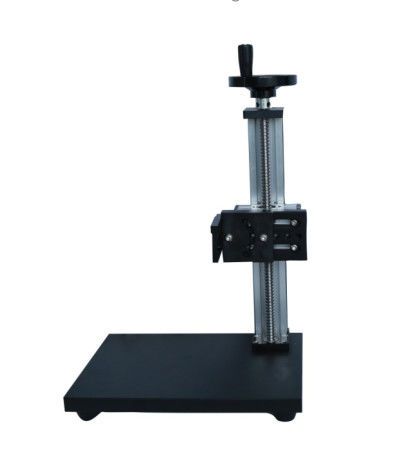

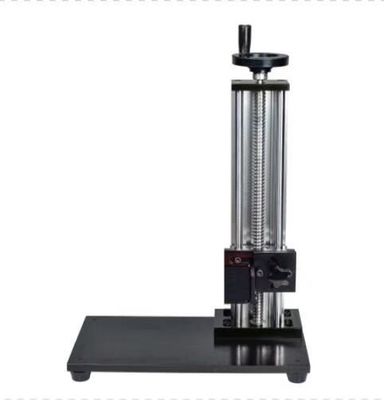

खुरदरापन परीक्षण प्लेटफार्म (कच्चा लोहा) JH-200

1 अवलोकन:

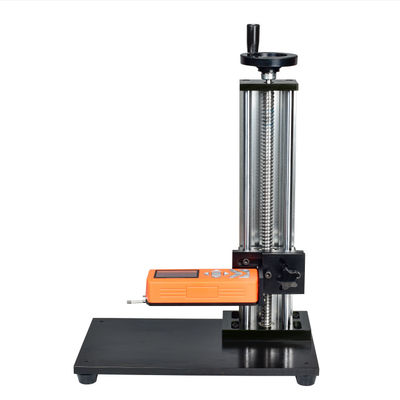

खुरदरापन मीटर प्लेटफॉर्म पोर्टेबल खुरदरापन मापने वाले उपकरण के मुख्य सामानों में से एक है।यह विभिन्न घरेलू हैंड-हेल्ड रफनेस मीटर TR200, TR210, NDT150, आदि के लिए उपयुक्त है, और इसके लिए एक उच्च-सटीक मापने वाला प्लेटफॉर्म और कॉलम लिफ्टिंग सिस्टम प्रदान करता है, जिसे आसानी से समायोजित किया जा सकता है। उपकरण, विशेष रूप से उच्च परिशुद्धता भागों को मापते समय, प्रभाव अधिक स्पष्ट होगा।यह उत्पाद उन उपयोगकर्ताओं के लिए भी उपयुक्त है जो अन्य निर्माताओं (विदेशी निर्माताओं सहित) से खुरदरापन मापने वाले उपकरणों का उपयोग करते हैं, लेकिन एक विशेष कनेक्शन भाग को अनुकूलित करने की आवश्यकता होती है।बेशक, अन्य उद्देश्यों के लिए विशेष उपयोगकर्ताओं को बाहर नहीं किया जाता है।विशेष सेंसर के लिए, एक्सेसरीज़ के इस सेट का उपयोग जटिल और सटीक समायोजन करने के लिए किया जाना चाहिए.

2. प्रत्येक भाग के नाम:

चित्र 1 प्रत्येक घटक का नाम

3. कनेक्शन प्लेट का आकार:

चित्र 2

4. रखरखाव:

1. बार-बार सफाई और जंग की रोकथाम;

2. गाड़ी को जबरदस्ती बग़ल में न ले जाएँ;

3. चलते समय, स्तंभ को सीधे न हिलाएं, बल्कि स्तंभ को ढीला होने और स्थिति निर्धारण त्रुटियों से बचाने के लिए प्लेटफ़ॉर्म को स्थानांतरित करें।

5.तकनीकी पैमाने:

1. भारोत्तोलन ऊंचाई: 200 ± 1 मिमी;

2. वापसी त्रुटि: हैंडव्हील के 1/6 मोड़ से अधिक नहीं;

3. मापन मंच का आकार: 260 मिमी × 180 मिमी × 20 मिमी।

विशेषताएं: कॉलम लिफ्टिंग और रिटर्न स्ट्रोक का अंतर बहुत छोटा है, कॉलम लिफ्टिंग हल्का और लचीला है, पोजिशनिंग सटीकता सटीक और विश्वसनीय है

6. मानक विन्यास:

टिप्पणियां: विभिन्न निर्माताओं के विभिन्न प्रकार के खुरदरापन मापने वाले उपकरणों के अनुरूप विभिन्न अनुकूलन आवश्यकताओं को प्रदान किया जा सकता है।
